Füll- und Prüfvorrichtung HFP Heavy

Füll- und Prüfvorrichtung HFP Heavy
Füll- und Prüfvorrichtung HFP Heavy

Beschreibung

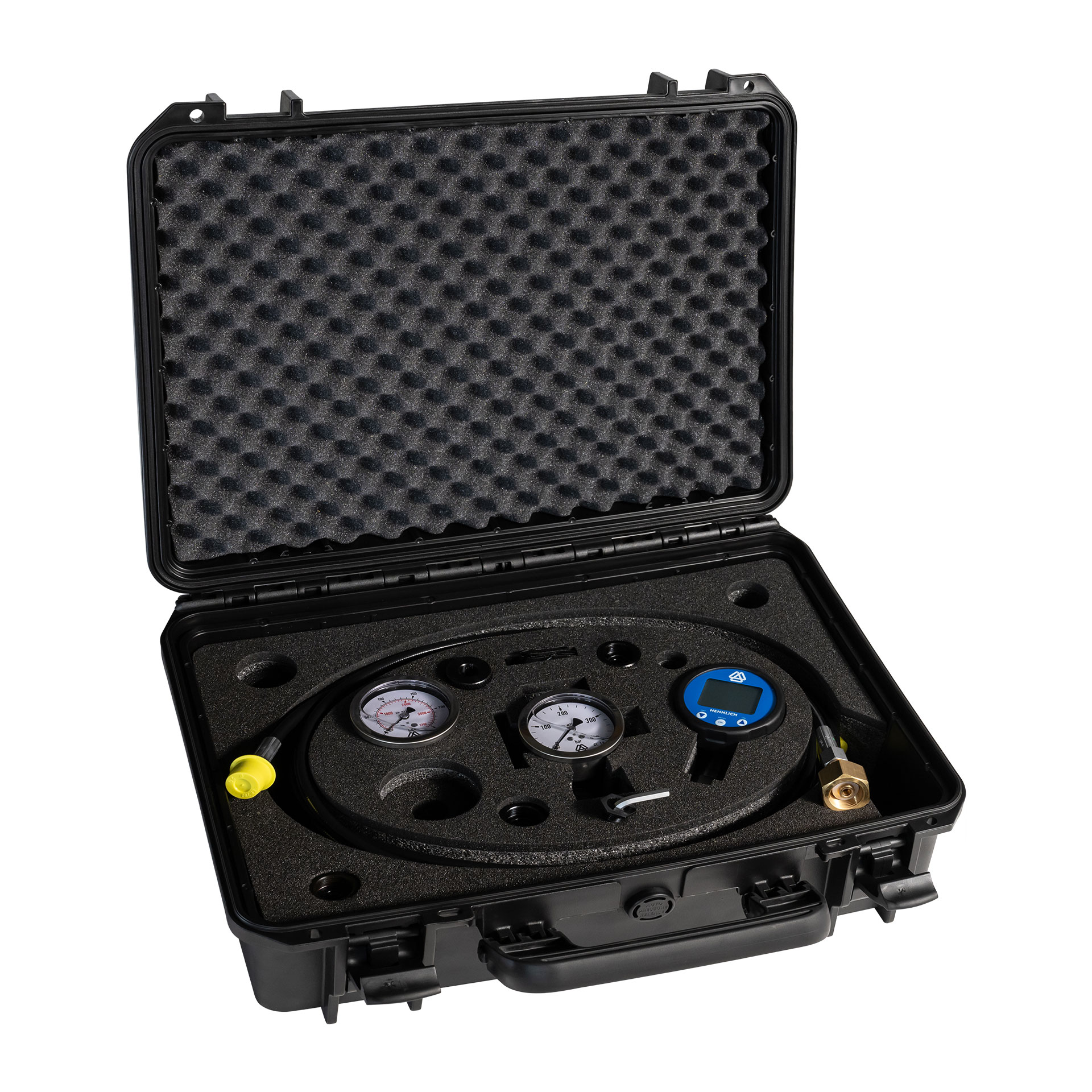

Die HENNLICH Füll- und Prüfvorrichtung HFP-400-…-H ist die robuste Baustellenversion der Standard-HFP, in einem extrem stabilen, wasser- und staubdichten Transportkoffer. Als Standard enthält der Koffer zwei Füllschläuche von 2,5m und 4m. Es besteht die Möglichkeit auch andere Schlauchlängen zu liefern. Zusätzlich zu zwei wählbar Analogmanometern enthält es ein hochpräzises Digitalmanometer. Enthalten sind alle notwendigen Adapter für alle Speichertypen einschließlich einem Adapter ¼" BSP bestückt.

Die komplette Füll- und Prüfvorrichtung umfasst

  • Füll- und Prüfgerät für Anschluss M28x1,5 mit Innensechskant, Grundgerät
  • Adapter für Gasventile ⅞" - 14 UNF
  • Adapter für Gasventile ⅞" - 14 UNF 690 bar
  • Adapter für Gasventile ⅝" - 18 UNF
  • Reduzierstück für Gasventil 8V1 - VG8 (gehört zu 4.)
  • Manometer (2 Stück enthalten, Anzeigebereich wählbar)
  • Schutzkappe Füllschlauchanschlusskupplung
  • Füllschlauch Anschlusskupplung Füllgerät
  • Füllschlauch Anschlusskupplung Flaschenseite
  • Rändelmutter zum Aufschrauben des Füllgerätes
  • Handrad zur Betätigung
  • Druckablassventil
  • Imbusschlüssel 6 mm (zum Öffnen M28x1,5 Gasventil)
  • zusätzlich weiterer Gasventiladapter für BSP ¼" Gasventiladapter
Zu den technischen Informationen und Dokumenten
Weitere Informationen nach Anmeldung
Zum Login

Haben Sie Fragen? Wir sind gerne für Sie da!

Ingo Münzebrock
Artikelnummer Druckbereich Manometer Länge Füllschlauch
HFP-400-25/40-056-H HFP-Heavy, Kompl. mit Koffer,
Digital-Manometer 0-400 bar
 		Digitalmanometer 0 - 400 bar, analog 0 - 250 bar und 0 - 400 bar 2,5 und 4 Meter
Weitere Informationen nach Anmeldung

Dokumente

1.7.1 HFP HEAVY Füll- und Prüfvorrichtung Datenblatt.pdf 198 KB

Einsatzgebiete

Zum Einsatz auf Baustellen und unter rauen Umgebungsbedingungen zur Befüllung mit Stickstoff, Vorfülldruck und Prüfung des Druckes bei allen gängigen Druckspeicher Fabrikaten und Typen.

Do's and Dont's

Bevor die HENNLICH Füll- und Prüfvorrichtung HFP auf den Speicher montiert wird, um diesen mit Stickstoff zu befüllen oder um den Vorfülldruck zu prüfen oder anzupassen, muss der Hydrospeicher vom Hydrauliksystem getrennt und flüssigkeitsseitig entlastet werden. Dies geschieht am sinnvollsten durch Einsatz eines HENNLICH Sicherheits- und Absperrblocks HSB.

Montage

Die HENNLICH Füll- und Prüfvorrichtung HFP wird entweder direkt (bei Membranspeichern) oder mittels Adaptern (bei Blasen- und Kolbenspeichern) auf den Hydrospeicher aufgeschraubt und über die dazugehörigen Schläuche mit einer handelsüblichen Stickstoffflasche verbunden.
