Beschreibung

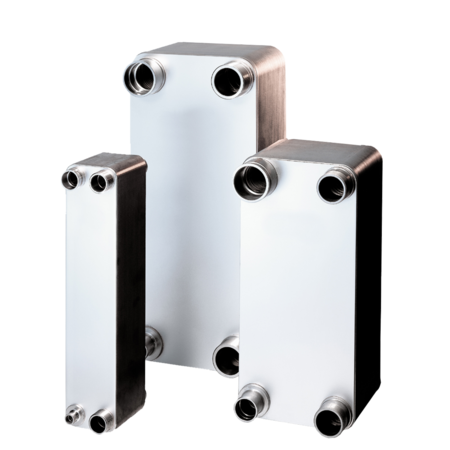

HCBP-Plattenwärmetauscher / Plattenkühler werden zum Kühlen von Flüssigkeiten oder auch Gasen eingesetzt. Hierbei erfolgt ein Wärmeaustausch zwischen zwei Flüssigkeiten bzw. zwei Medien.
Der Wärmeübertrag zwischen den einzelnen Platten ist hocheffizient gestaltet, was zu einer geringen Baugröße führt. Es stehen verschiedene Bauarten zur Verfügung, die sowohl kleinste Abmessungen als auch große Kühlleistungen und Volumenströme abdecken. Die Platten sind standardmäßig aus AISI 316 (1.4401) hergestellt und mit Kupfer-Hartlot miteinander verlötet. Der HCBP kann für alle Arten von Medien eingesetzt werden, die gegen die verwendeten Werkstoffe beständig sind.
Die kompakten Kühler werden sowohl ab zentralem Werkslager als auch auf Kundenwunsch geliefert. Verfügbare Typen und Druckstufen sind den jeweiligen Datenblättern zu entnehmen.
Die HCBP-Plattenwärmetauscher gibt es auch als 2-wegige Ausführung mit unterschiedlichen Anschlüssen (Löt oder Gewinde) an der Vorder- und Rückseite.
Haben Sie Fragen? Wir sind gerne für Sie da!
Oliver Gabriel
Technik/Vertrieb - Prokurist
Speicher- und Kühlertechnik
| Artikelnummer | Plattenanzahl (Pc) | Plattenwärmetauscher Art | Anschluss 2 | Anschluss 1 | |
|---|---|---|---|---|---|
|
HCBP-10.20-XXIG-00
Plattenwärmetauscher Cu-gelötet |
20 | kupfergelötet | G 3/4" IG ISO228 (2x) | G 1" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-10.30-01IG-00
Plattenwärmetauscher Cu-gelötet |
30 | kupfergelötet | 1" IG (2x) | 1" IG (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-10.30-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
30 | kupfergelötet | G 3/4" IG ISO228 (2x) | G 1" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-25.50-XXIG-00
Plattenwärmetauscher Cu-gelötet |
50 | kupfergelötet | G 1" IG ISO228 (2x) | G 1 1/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-25.60-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
60 | kupfergelötet | G 1" ISO228 | G 1 1/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-25.70-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
70 | kupfergelötet | G 1" IG ISO228 (2x) | G 1 1/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-25.80-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
80 | kupfergelötet | G 1" IG ISO228 (2x) | G 1 1/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-35.40-XXIG-01
Plattenwärmetauscher Cu-gelötet |
40 | kupfergelötet | G 1 1/4" IG ISO228 (2x) | G 1 1/2" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-35.60-XXIG-01
Plattenwärmetauscher Cu-gelötet - Standard |
60 | kupfergelötet | G 1 1/4" IG ISO228 (2x) | G 1 1/2" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-35.90-XXIG-01
Plattenwärmetauscher Cu-gelötet - Standard |
90 | kupfergelötet | G 1 1/4" IG ISO228 (2x) | G 1 1/2" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-5.10-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
10 | kupfergelötet | G 1/2" IG ISO228 (2x) | G 3/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
|
HCBP-5.20-XXIG-00
Plattenwärmetauscher Cu-gelötet - Standard |
20 | kupfergelötet | G 1/2" IG ISO228 (2x) | G 3/4" IG ISO228 (2x) |
Weitere Informationen nach Anmeldung
|
Montage
Die Plattenwärmetauscher von HCT lassen sich mit den passendem HCBB-Befestigungsset montieren.Die HCBB Befestigungsbügel sind aus C-Stahl, verzinkt und werden in der Regel als Ober- und Unterteil inkl. Gummieinlage und Gummipuffer/Dämpfungselemente geliefert. Je nach Größe und Einsatz des HCBP Plattenwärmetauschers sollten 2 Befestigungsbügel montiert werden. Wir empfehlen zumindest ab einer Größe HCBP 15 und einer Plattenanzahl von mehr als 60 zwei Stück Befestigungsbügel zu verwenden.
Einsatzgebiete
- Industrielle Hydraulikanlagen: Kühlt Hydrauliköle in Maschinen, mit vorhandenem Kühlwasser.
- Offshore-/Maritime-Industrie: Sorgt für Kühlung in hydraulischen Systemen bei maritimen Anwendungen.
Vorteile
- Effiziente Wärmeübertragung: Die kompakte Platten- struktur sorgt für eine effektive Kühlung von Hydraulikölen.
- Kompakte Bauweise: Der Wärmetauscher benötigt wenig Platz und lässt sich leicht in hydraulische Systeme integrieren.
- Hohe Korrosionsbeständigkeit: Edelstahl ist korrosionsbeständig, ideal für Umgebungen mit aggressiven Medien.
- Wartungsarm: Die gelötete Konstruktion ohne Dichtungen minimiert Leckagen und Wartungsaufwand.
- Kurze Lieferzeiten für Standardtypen
